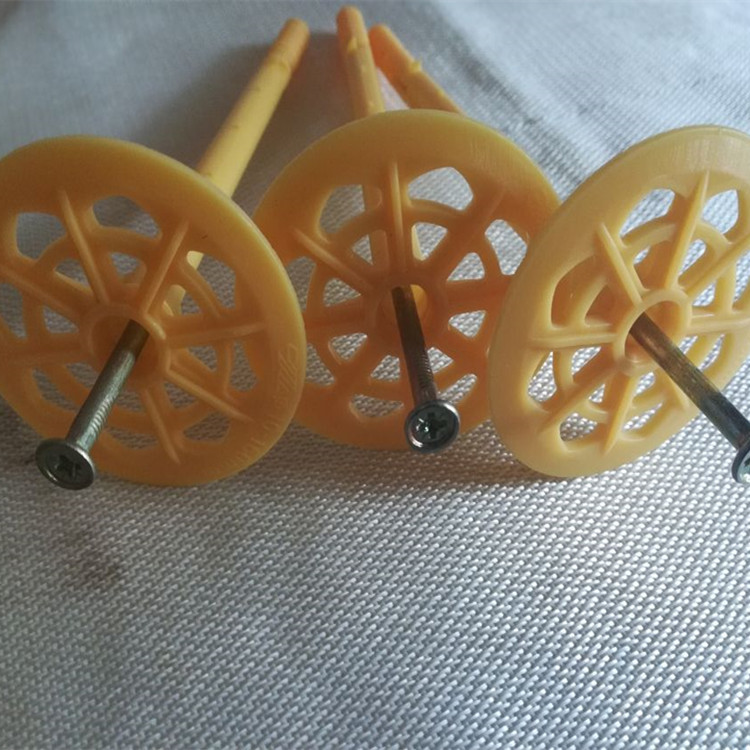

保温钉的使用规范及机械性能要求

保温钉的使用规范：

相关专业人士表示，其实保温钉的使用是有具体规范的，一般情况下，一个平米的地方最少需要使用6个钉子，之后随着被加固外墙高度的不同，所用到的钉子也会不同，一般情况下外墙没升高1米，钉子的数量就要增肌一个。所以，就上述情况而言，施工人员并没有违反使用规则，而是按照具体的操作规范来施工的。那么这样施工的原理究竟是什么呢？显然，在对外墙进行加固的时候，最为关键性的因素就是，必须确保所有加固耗材的稳定，如果钉子的数量不够，必然会影响最终的加固质量。

所以，在具体使用保温钉的时候，作为一个外行人也不要有太多的担心，而应该相信施工人员的操作能力。从另外一个角度来讲，由于这种用于外墙加固的钉子的价格并不贵，施工人员也不可能会因此而浪费耗材。

保温钉的机械性能要求：

硬度表示材料抵抗硬物体压入其表面的能力。保温钉它是金属材料的重要性能指标之一。一般硬度越高,耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

　　1.布氏硬度（HB）

　　以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面,保持一段时间,去载后,负荷与其压痕面积之比值,即为布氏硬度值（HB）,单位为公斤力／mm2（N／mm2）。

　　2.洛氏硬度（HR）

　　当HB＞450或者试样过小时,不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球,在一定载荷下压入被测材料表面,由压痕的深度求出材料的硬度。根据试验材料硬度的不同,分三种不同的标度来表示：

　　HRA：是采用60kg载荷和钻石锥压入器求得的硬度,用于硬度极高的材料（如硬质合金等）。

　　HRB：是采用100kg载荷和直径1.58mm淬硬的钢球,求得的硬度,用于硬度较低的材料（如退火钢、铸铁等）。

　　HRC：是采用150kg载荷和钻石锥压入器求得的硬度,用于硬度很高的材料（如淬火钢等）。

　　3.维氏硬度（HV）

　　以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面,用材料压痕凹坑的表面积除以载荷值,即为维氏硬度值（HV）。

　　硬度指的就是表面硬度,材料内部是没有硬度要求的。保温钉只有机械性能要求（抗拉强度,屈服强度和冲击韧性）。

　　GB／T3098.1－2000中怎么没有表面硬度呢？5.6不是说明表面硬度了吗？－－－表面硬度不应比芯部硬度高出30个维氏硬度（约3个HRC）。10.9级的表面硬度不应大于390HV0.3。至于没有表面硬度要求的那是低性能等级的,如3.64.64.85.65.86.8,因为没有热处理,所以没有要求,因为他表面的硬度主要是冷镦或烘打＼车削后的应力所产生的硬度。

　　在检测保温钉螺栓硬度时,没有热处理的螺栓,只需要做表面硬度在合格范围内就行了。如果是热处理螺栓就要在未部切一个直径的面上大硬度,硬度测试在面上的1／2R处,硬度符合标准。

　　它有一个表面一个芯部,表面是指在去除表面浮锈等之后用用维氏或表面洛氏打硬度,芯部要在去除部部1／2直径长部后在表面与芯部1／2的地方打硬度,两个硬度之差不能超过30个HV,表面高出30HV说明表面渗碳了,是不允许的,如果表面低了30HV以上说明表面脱碳了,也是不允许的。要细心地看这个3098。
